Náhradné diely pre 3D tlačiarne: ako ich správne vymeniť a na čo si dať pozor

3D tlačiareň je vo svojej podstate presný mechanický a elektronický prístroj, ktorý pracuje s vysokými teplotami, rýchlym pohybom osí a množstvom drobných súčiastok. Presne tak, ako sa opotrebuje pneumatika na aute alebo tesnenie vo vodovodnom kohútiku, aj tu dochádza k prirodzenému opotrebeniu jednotlivých komponentov. Rozdiel oproti bežnej domácej elektronike je v tom, že pri 3D tlačiarni sa opotrebovaný diel takmer vždy prejaví priamo na kvalite výtlačku.

Vlasové čiary vo vrstvách, nepresné rozmery, zle prilepená prvá vrstva alebo náhle prerušenie tlače – to všetko sú signály, že niektorý z komponentov dosluhuje. Dobrá správa je, že väčšinu z nich zvládnete vymeniť sami, ak poznáte správny postup a viete, na čo si dať pozor. V tomto článku sa pozrieme na najčastejšie menené náhradné diely pre 3D tlačiarne a tiež na to, ako pri výmene postupovať bezpečne a s rozvahou.


Kedy siahnuť po náhradnom diele?

Prvým krokom k správnej oprave je vedieť čítať signály, ktoré vám 3D tlačiareň dáva. Každý opotrebovaný diel sa totiž prejavuje iným, pomerne charakteristickým spôsobom.

Ak si všimnete niektorý z nasledujúcich problémov, môže byť čas vymeniť poškodený alebo opotrebovaný komponent:

• Nerovnomerné vrstvy, slabý prietok materiálu alebo tenké vlásočnice medzi vrstvami – problém býva najčastejšie spôsobený opotrebovanou tryskou hotendu, ktorá už nedokáže zabezpečiť presné vytláčanie filamentu.

• Kolísanie teploty hotendu alebo chybové hlásenia súvisiace s ohrevom – príčinou môže byť poškodený vyhrievací blok, vykurovacie teleso alebo teplotné čidlo, ktoré nedokáže správne regulovať teplotu.

• Škrípanie, klepanie alebo problémy pri návrate tlačovej hlavy do domovskej pozície (homing) – často signalizujú opotrebovaný merací spínač (endstop).

• Zlá priľnavosť prvej vrstvy aj po opakovanom vyrovnaní tlačovej podložky – problém môže byť v senzore automatického vyrovnávania podložky, ktorý nesprávne meria vzdialenosť medzi tryskou a podložkou.

• Prehrievanie elektroniky alebo hotendu počas dlhšej tlače – skontrolujte stav chladiacich ventilátorov, ktoré môžu byť zanesené, hlučné alebo úplne nefunkčné.

• Zhoršená kvalita vytvrdzovania vrstiev pri SLA alebo MSLA tlačiarňach – príčinou môže byť opotrebovaný LCD displej, ktorý ovplyvňuje presnosť vytvrdzovania živice.

• Posúvanie vrstiev do strán, bzučanie motora alebo nepresný pohyb osi – problém môže spôsobovať poškodený krokový motor, prípadne jeho mechanické časti.

Včasná výmena poškodeného dielu pomôže predísť väčším poruchám a zároveň udrží 3D tlačiareň v dobrej kondícii aj pri pravidelnom používaní.





NAKUPOVAŤ NÁHRADNÉ DIELY PRE 3D TLAČIARNE





Ako postupovať pri výmene náhradného dielu krok za krokom

Bez ohľadu na to, ktorý konkrétny diel meníte, oplatí sa držať sa niekoľkých základných krokov:

1. Najprv presne identifikujte problém podľa prejavov opísaných vyššie a určite, ktorý komponent je najpravdepodobnejšou príčinou.

2. Zaobstarajte si náhradné diely pre 3D tlačiarne presne pre váš model tlačiarne.

3. Tlačiareň odpojte od elektrickej siete a nechajte ju úplne vychladnúť.

4. Podľa návodu výrobcu opatrne demontujte opotrebovaný diel, pričom si všímajte spôsob zapojenia konektorov, prípadne ich odfoťte pred rozobratím.

5. Namontujte nový diel, skontrolujte pevnosť spojov aj správnosť zapojenia elektrických prvkov.

6. V prípade senzorov, endstopov alebo trysiek vykonajte potrebnú rekalibráciu, teda nové vyrovnanie podložky, nastavenie nulovej pozície alebo kontrolu prietoku materiálu.

7. Na záver spustite skúšobnú tlač jednoduchého modelu a overte, či sa problém skutočne odstránil.

Pred výmenou nezabudnite na bezpečnosť

Pred samotnou výmenou si pripravte vhodné pracovisko a základné náradie, napríklad sadu imbusových kľúčov alebo pinzetu na manipuláciu s drobnými konektormi. 3D tlačiareň vždy odpojte od elektrickej siete a pred prácou s hotendom ju nechajte úplne vychladnúť, keďže jeho teplota môže počas tlače dosahovať približne 180 až 320 °C. Pri práci s elektronikou, senzormi alebo motormi myslite aj na ochranu pred elektrostatickým výbojom.

Pred objednaním nového komponentu si vždy overte presný model tlačiarne. Náhradné diely 3D tlačiarne totiž často nie sú univerzálne a môžu sa líšiť aj medzi jednotlivými verziami zariadení. Pri výmene postupujte podľa odporúčaní výrobcu a pri zásahoch do nastavení senzorov alebo firmvéru je vhodné si vopred zálohovať aktuálnu konfiguráciu.



Originál, alebo kompatibilný diel – oplatí sa šetriť?

Pri výbere náhradného dielu často stojíte pred otázkou, či siahnuť po origináli od výrobcu 3D tlačiarne, alebo po lacnejšom kompatibilnom diele. Pri súčiastkach, kde záleží na presnom mechanickom pasovaní a tepelnom kontakte, ako je tryska hotendu alebo vyhrievací blok, sa oplatí uprednostniť diely s overenou kompatibilitou pre daný model, keďže aj drobná odchýlka v rozmere závitu môže spôsobiť netesnosť a únik roztaveného materiálu.

Naopak pri jednoduchších komponentoch, akými sú chladiace ventilátory alebo káble, je priestor na výber o niečo voľnejší, keďže tu ide predovšetkým o elektrické parametre a rozmery, ktoré sa dajú jednoducho overiť pred nákupom.

V ďalších častiach sa pozrieme na jednotlivé náhradné diely pre 3D tlačiarne, ich najčastejšie poruchy a postup, ako ich správne vymeniť.

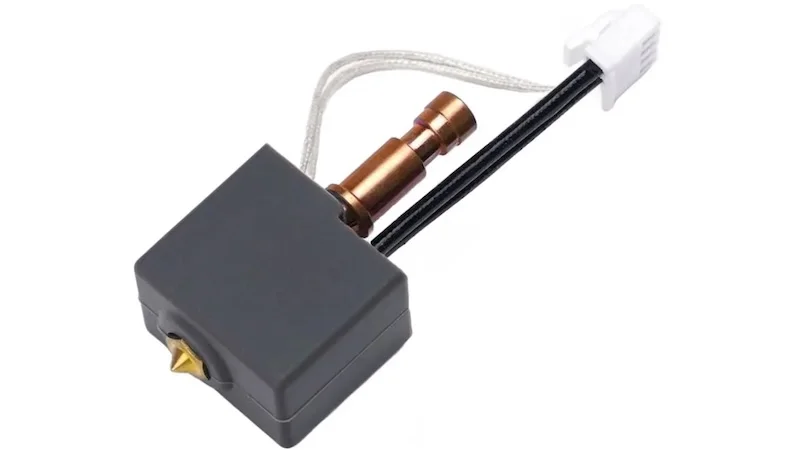

Tryska hotendu – najčastejšie menený diel

Tryska hotendu patrí medzi najviac namáhané komponenty 3D tlačiarne, pretože je v priamom kontakte s roztaveným filamentom. Najčastejšie používaný priemer trysky je 0,4 mm, ktorý ponúka dobrý kompromis medzi rýchlosťou tlače a úrovňou detailov. Pri dlhodobom používaní alebo tlači abrazívnych materiálov však dochádza k jej postupnému opotrebovaniu.

Poškodenú alebo opotrebovanú trysku spoznáte najmä podľa:

• nekonzistentného prietoku materiálu, keď tlačiareň nevytláča filament rovnomerne

• nepresných detailov a horšej kvality povrchu výtlačku

• upchávania trysky alebo problémov s extrúziou

• viditeľného rozšírenia otvoru trysky pri dlhodobom používaní

Pri výmene trysky postupujte opatrne. Ideálne je krátko zahriať hotend na teplotu posledného použitého materiálu, aby sa uvoľnili zvyšky filamentu. Následne starú trysku odskrutkujte vhodným nástrojom, skontrolujte stav závitu vo vykurovacom bloku a novú trysku najskôr nasaďte voľne. Po dotiahnutí v mierne zohriatom stave správne dosadne na blok a minimalizuje sa riziko úniku roztaveného materiálu.

Pri výbere novej trysky vždy skontrolujte kompatibilitu s vašou tlačiarňou. V našej ponuke nájdete rôzne náhradné diely pre 3D tlačiarne, vrátane trysiek a ďalších komponentov pre konkrétne modely zariadení.

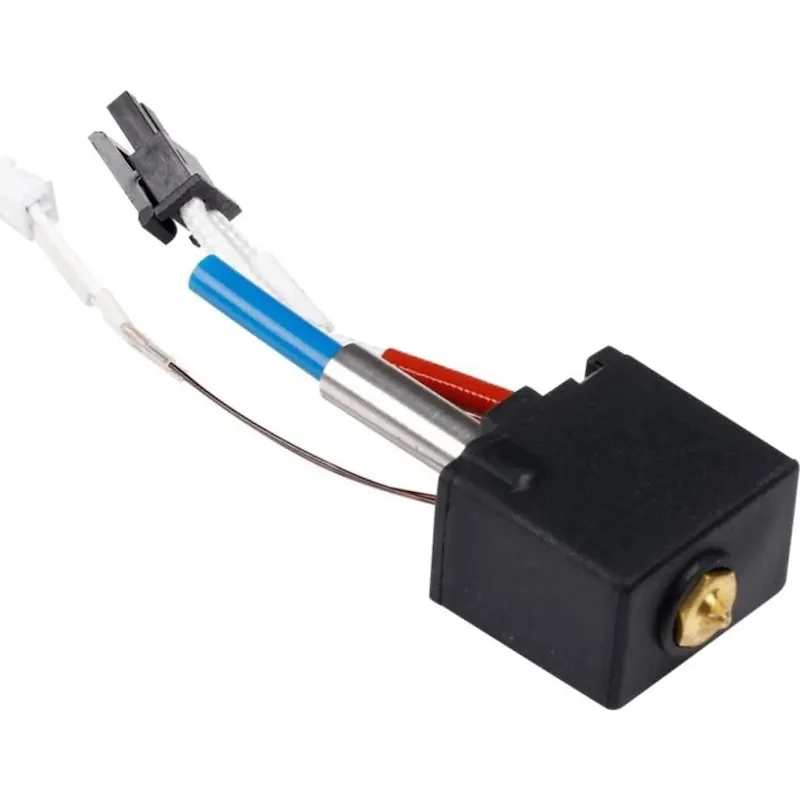

Vyhrievací blok a teplotné čidlo – keď teplota „klame“

Vyhrievací blok spolu s teplotným čidlom (termistorom) zabezpečuje presný ohrev hotendu podľa požiadaviek konkrétneho filamentu. Každý materiál má pritom iné teplotné nároky:

• PLA a PLA+ – približne 190 až 230 °C

• PETG – približne 230 až 250 °C

• ABS – približne 240 až 280 °C

• TPU – približne 195 až 230 °C

Ak 3D tlačiareň nedokáže udržať stabilnú teplotu, problém môže byť práve vo vyhrievacom bloku alebo termistore. Typické príznaky sú:

• chybové hlásenie thermal runaway (tepelný únik)

• výrazné kolísanie teploty počas tlače

• nesprávne hodnoty teploty na displeji

• náhle prerušovanie tlače kvôli chybe ohrevu

Pri výmene týchto komponentov vždy pracujte na vychladnutej tlačiarni a dbajte na správne zapojenie konektorov. Nesprávne pripojený termistor môže spôsobovať nepresné meranie teploty a v krajnom prípade viesť k poškodeniu hotendu.

Ak hľadáte správny materiál na tlač, pozrite si filamenty do 3D tlačiarní, v našej ponuke kde pri jednotlivých typoch nájdete odporúčané teploty tlače aj vyhrievanej podložky.



Merací spínač (endstop) – tichý strážca presnosti

Merací spínač (endstop) patrí medzi malé, ale dôležité komponenty 3D tlačiarne, pretože určuje, kde sa nachádza nulová pozícia jednotlivých osí. Ak nefunguje správne, tlačiareň nedokáže presne vykonať proces homingu a môže dôjsť ku kolízii tlačovej hlavy s rámom alebo podložkou.

Poškodený alebo opotrebovaný endstop sa môže prejaviť napríklad:

• nesprávnym návratom osi do domovskej pozície (homing)

• nepravidelným cvakaním mechanického spínača

• opakovaným zlyhaním referencovania osi

• nesprávnou polohou tlačovej hlavy pred začiatkom tlače

Výmena endstopu patrí medzi jednoduchšie opravy. Väčšinou stačí odskrutkovať pôvodný spínač, odpojiť konektor a nový diel upevniť na rovnaké miesto. Dôležité je zachovať presnú polohu, pretože aj malý posun môže ovplyvniť správne nastavenie osi. Po výmene odporúčame skontrolovať nulovú pozíciu a podľa potreby upraviť umiestnenie spínača.



Senzor vyrovnania podložky – základ dobrej prvej vrstvy

Automatické vyrovnanie podložky (ABL) pomáha dosiahnuť presnú prvú vrstvu bez nutnosti častého ručného nastavovania. Senzor meria vzdialenosť medzi tryskou a podložkou vo viacerých bodoch a vytvára kompenzačnú mriežku, podľa ktorej tlačiareň počas tlače upravuje výšku osi Z.

Ak senzor nefunguje správne, môžete si všimnúť:

• slabú alebo nerovnomernú priľnavosť prvej vrstvy

• trysku príliš blízko alebo príliš ďaleko od podložky

• nekonzistentné výsledky pri automatickom vyrovnávaní

• nutnosť častého manuálneho nastavovania podložky

Pri výmene senzora nestačí iba namontovať nový komponent. Po správnom zapojení je potrebné vykonať novú kalibráciu a vytvoriť aktuálnu mriežku vyrovnania podložky. V opačnom prípade môže 3D tlačiareň používať staré hodnoty a výsledná tlač nebude presná.





Tlačová podložka a PEI plát – výber správneho typu

Tlačová podložka má zásadný vplyv na kvalitu prvej vrstvy a celkový výsledok tlače. Práve na nej musí výtlačok počas celej tlače spoľahlivo držať, no zároveň sa po dokončení jednoducho oddeliť.

Pri výbere novej podložky sa môžete stretnúť s rôznymi typmi:

• PEI pružinové oceľové pláty – patria medzi najobľúbenejšie riešenia, pretože umožňujú jednoduché odstránenie výtlačku po vychladnutí ohnutím plátu.

• Hladké alebo štruktúrované povrchy – ovplyvňujú vzhľad spodnej vrstvy a vhodnosť pre rôzne materiály.

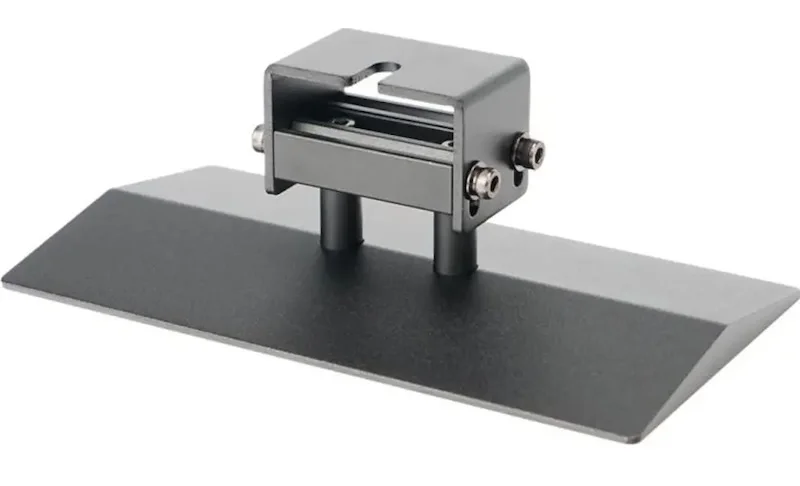

• Tlačové platformy pre živicové tlačiarne – slúžia na uchytenie vytvrdzovaných vrstiev živice.

Pri výmene je dôležité vybrať podložku kompatibilnú s konkrétnym modelom tlačiarne. Napríklad PEI pružinové pláty sú dostupné pre rôzne zariadenia a pri živicových tlačiarňach sa používajú špeciálne tlačové platformy. Ďalšie možnosti nájdete v kategórii príslušenstvo pre 3D tlačiarne.

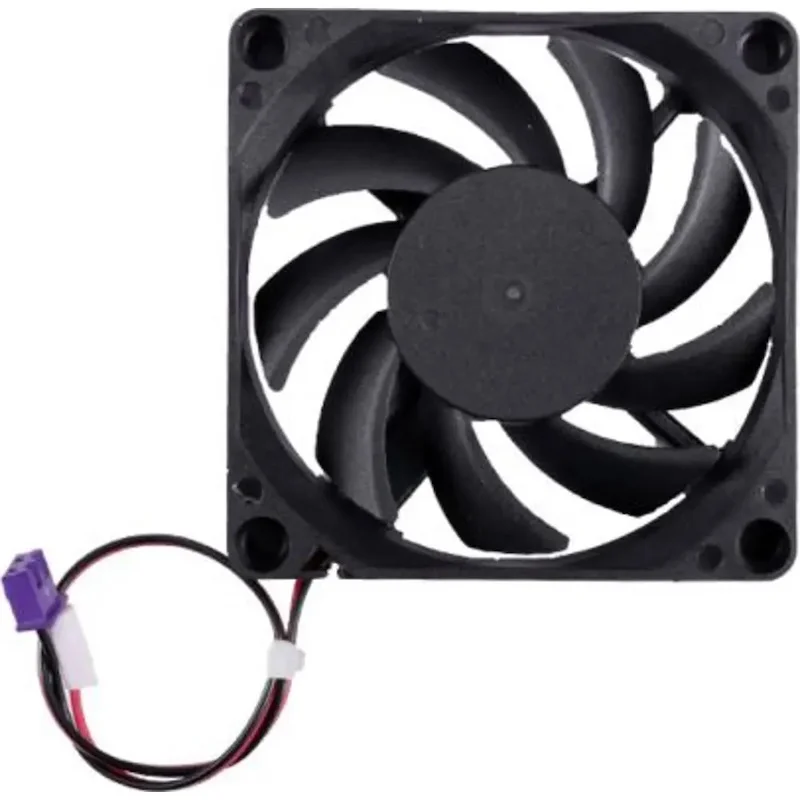

Chladiace ventilátory – dva diely, dve odlišné úlohy

Ventilátory patria medzi často namáhané súčasti 3D tlačiarne a zároveň plnia rozdielne funkcie. Ich správna činnosť je dôležitá nielen pre kvalitu tlače, ale aj pre ochranu elektroniky a hotendu.

V 3D tlačiarni sa najčastejšie nachádzajú:

• Ventilátor hotendu – ochladzuje hornú časť hotendu a zabraňuje predčasnému mäknutiu filamentu mimo trysky. Pri jeho poruche môže dôjsť k tzv. heat creepu, teda upchatiu hotendu.

• Ventilátor chladenia výtlačku (part cooling fan) – ochladzuje práve vytlačenú vrstvu a pomáha pri tlači detailov, previsov a mostov.

Poškodený ventilátor spoznáte podľa zvýšenej hlučnosti alebo vibrácií, nepravidelného otáčania alebo úplného zastavenia, prehriatia hotendu či elektroniky a tiež podľa zhoršenej kvality povrchu výtlačku.

Výmena ventilátora patrí medzi jednoduchšie opravy a väčšinou si vyžaduje iba odpojenie konektora a upevnenie nového dielu pomocou niekoľkých skrutiek. Pri výbere je však potrebné skontrolovať rozmery, napätie a typ konektora.



LCD displej pri živicových tlačiarňach – špecifiká výmeny

LCD displej je jedným z najdôležitejších komponentov SLA a MSLA tlačiarní, pretože riadi priechod UV svetla, ktoré vytvrdzuje jednotlivé vrstvy živice. Na rozdiel od FDM tlačiarní tu nejde o mechanické vytláčanie materiálu, ale o presné vytvrdzovanie obrazu vrstvu po vrstve.

Opotrebovanie LCD displeja sa prejavuje najmä:

• tmavými miestami alebo nerovnomerným presvietením,

• výpadkami časti obrazu,

• nekvalitným alebo neúplným vytvrdzovaním vrstiev,

• opakovanými chybami tlače aj pri správnom nastavení parametrov.

Výmena LCD displeja patrí medzi náročnejšie opravy, pretože vyžaduje opatrnú demontáž krytu, správne zapojenie konektorov a následnú kontrolu funkčnosti. Pri živicových tlačiarňach zohráva dôležitú úlohu aj správny výber materiálu – rôzne typy UV resin pre 3D tlačiarne môžu mať odlišné požiadavky na vytvrdzovanie.





Krokové motory – keď tlačiareň „stráca krok“

Krokové motory zabezpečujú presný pohyb osí aj extrudéra, preto ich správna funkcia priamo ovplyvňuje presnosť celej tlače. Ak motor nedokáže vykonať požadovaný pohyb, tlačiareň môže strácať polohu a jednotlivé vrstvy sa začnú posúvať.

Poruchu krokového motora môžete spoznať podľa:

• náhleho posunu vrstiev do strán

• bzučania motora bez pohybu osi

• straty presnej polohy počas tlače

• nepravidelného pohybu osi alebo extrudéra

Príčinou nemusí byť vždy samotný motor, problém môže spôsobovať aj nesprávne nastavený prúd ovládača, znečistené vodiace tyče alebo nesprávne napnutý remeň. Ak je však potrebná výmena, ide o náročnejší zásah, pri ktorom treba demontovať časť mechaniky a po montáži správne nastaviť napnutie remeňov.

Pri výbere nového krokového motora vždy overte kompatibilitu s konkrétnym modelom tlačiarne, najmä rozmery, typ hriadeľa a elektrické parametre.



Časté chyby pri výmene náhradných dielov

Aj keď je výmena väčšiny komponentov 3D tlačiarne pomerne jednoduchá, pri nesprávnom postupe môže dôjsť k ďalším problémom alebo poškodeniu zariadenia.

Medzi najčastejšie chyby patria:

• Zabudnutie na kalibráciu po výmene dielu – po výmene trysky, senzora vyrovnania podložky alebo endstopu je často potrebné vykonať nové nastavenie tlačiarne. Bez správnej kalibrácie môže kvalita tlače zostať rovnaká alebo sa dokonca zhoršiť aj napriek správne namontovanému dielu.

• Príliš silné dotiahnutie skrutiek – nadmerná sila pri montáži môže poškodiť závity alebo spôsobiť prasknutie plastových častí rámu a krytov. Skrutky preto vždy dotiahnite primerane podľa konštrukcie konkrétnej tlačiarne.

• Nesprávne zapojenie elektrických komponentov – pri výmene ventilátorov, termistorov alebo iných elektronických súčiastok môže nesprávne zapojenie vodičov spôsobiť nefunkčnosť komponentu alebo v krajnom prípade poškodenie riadiacej dosky.

• Manipulácia s horúcou alebo zapojenou tlačiarňou – práca na zariadení pripojenom k elektrickej sieti alebo zásah do rozohriateho hotendu zvyšuje riziko popálenia aj poškodenia elektroniky.

• Použitie nekompatibilného náhradného dielu – komponent môže na prvý pohľad vyzerať správne, no rozdiely v rozmeroch, konektoroch alebo parametroch môžu spôsobiť nesprávnu funkciu tlačiarne.

• Nedostatočná kontrola po výmene – po každej oprave je vhodné vykonať skúšobnú tlač jednoduchého modelu a skontrolovať, či nový diel funguje správne.

Správny postup, vhodný náhradný diel a následná kalibrácia sú základom toho, aby 3D tlačiareň po oprave fungovala spoľahlivo a bez ďalších komplikácií.

Náhradné diely pre 3D tlačiarne nie sú len núdzovým riešením pri poruche, ale prirodzenou súčasťou dlhodobej starostlivosti o zariadenie. Kto pozná signály opotrebovania jednotlivých komponentov a vie, ako pri výmene postupovať bezpečne, dokáže tlačiarni predĺžiť životnosť o mnoho ďalších mesiacov či rokov prevádzky, a to bez zbytočných nákladov na servis.

Ak si nie ste istí, ktorý konkrétny diel vaša 3D tlačiareň potrebuje, alebo hľadáte kompatibilné príslušenstvo, filamenty či živicu pre váš model, pozrite si našu ponuku v kategórii 3D tlač. V prípade, že potrebujete poradiť s výberom správneho komponentu, radi vám pomôžeme aj osobne v našich kamenných predajniach PLANEO.
